Beschrijving
De ASRock H510M-ITX/ac is een krachtig Mini-ITX moederbord voor 10e en 11e generatie Intel Core-processoren met LGA1200 socket. Het ondersteunt tot 64GB DDR4-geheugen en biedt HDMI, DisplayPort, USB 3.2 Gen1, USB 2.0 en gigabit LAN. Dankzij ingebouwde wifi, Bluetooth, een M.2 slot en meerdere SATA3-poorten is dit moederbord ideaal voor compacte pc-builds met volop aansluitmogelijkheden.

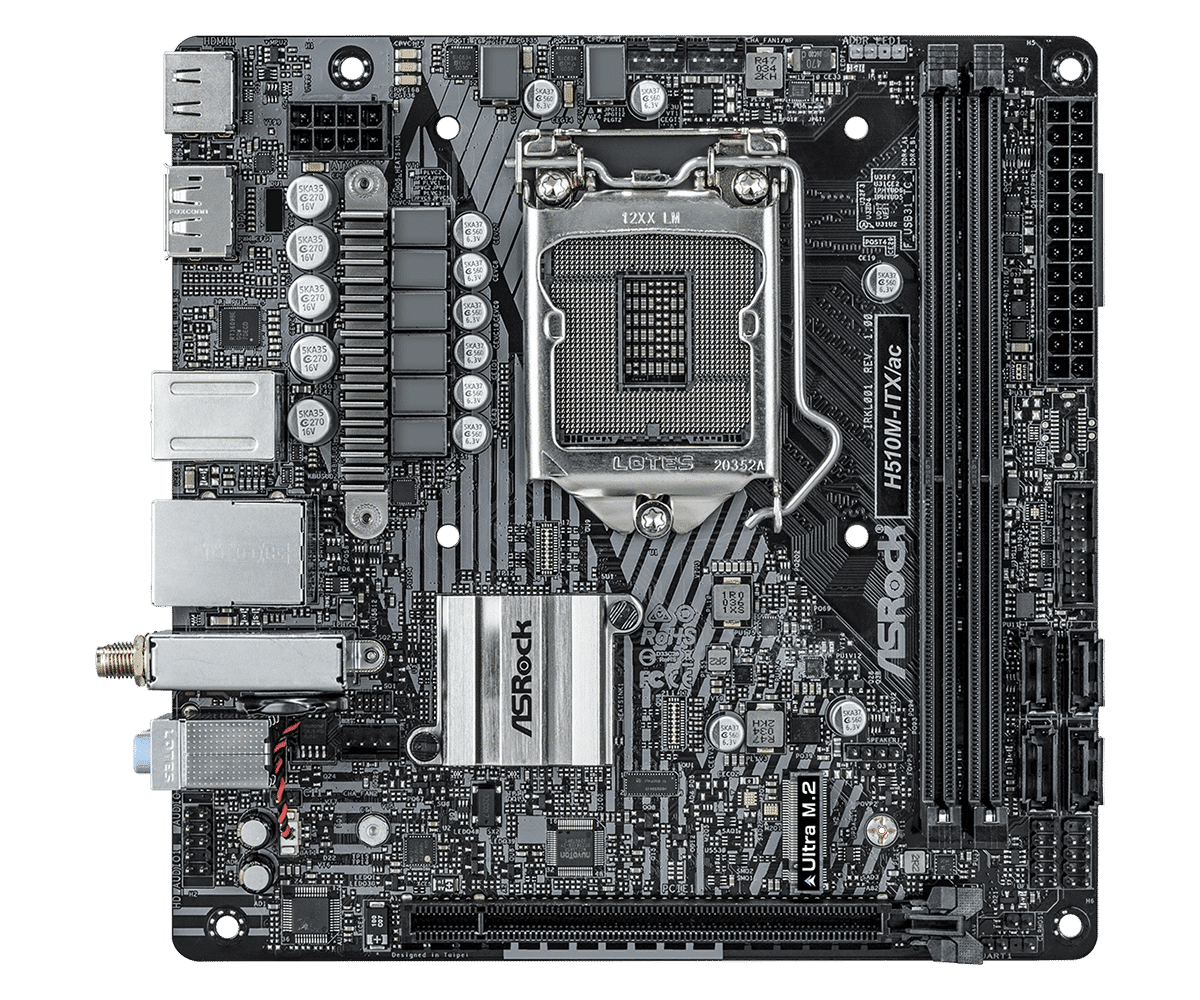

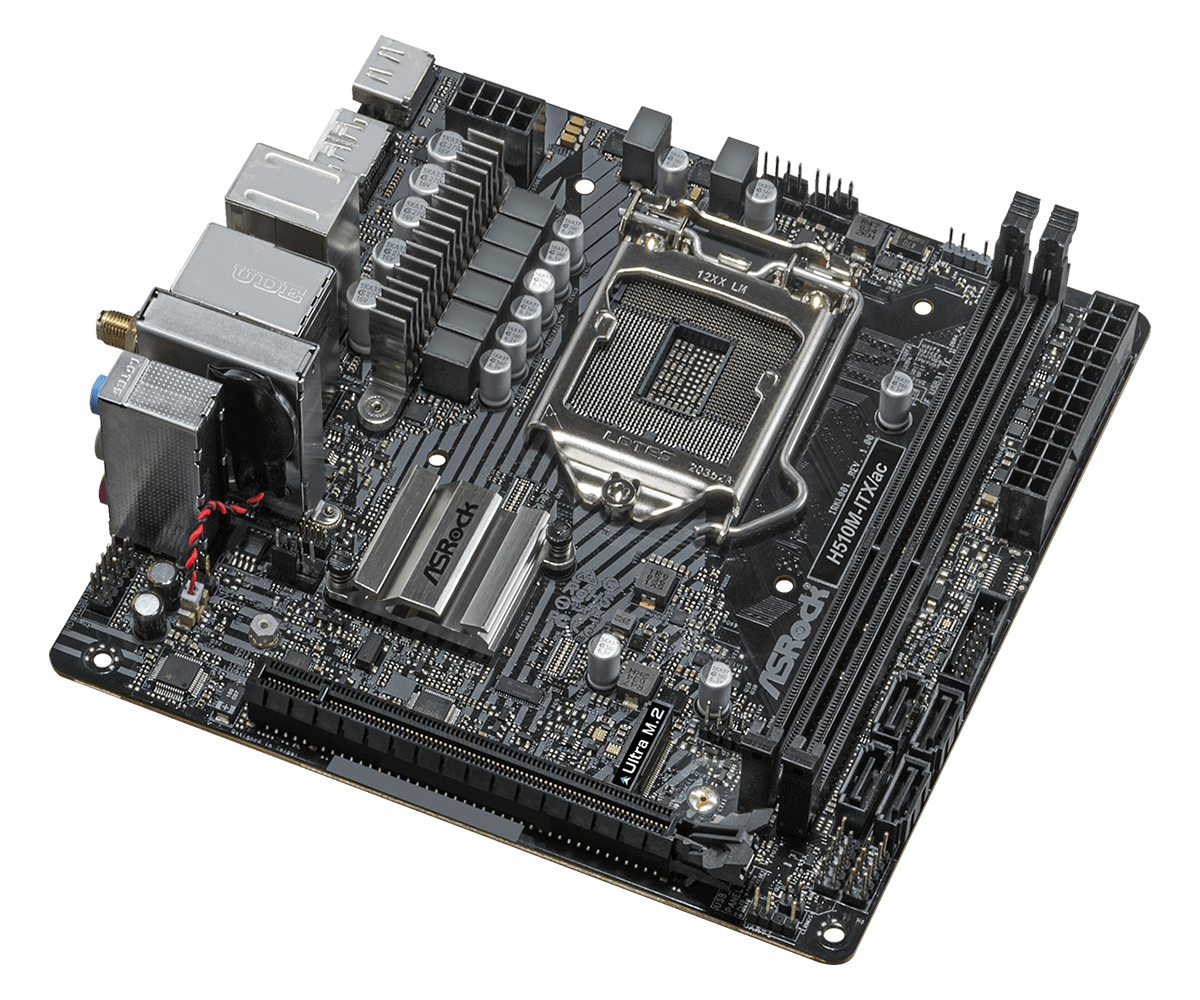

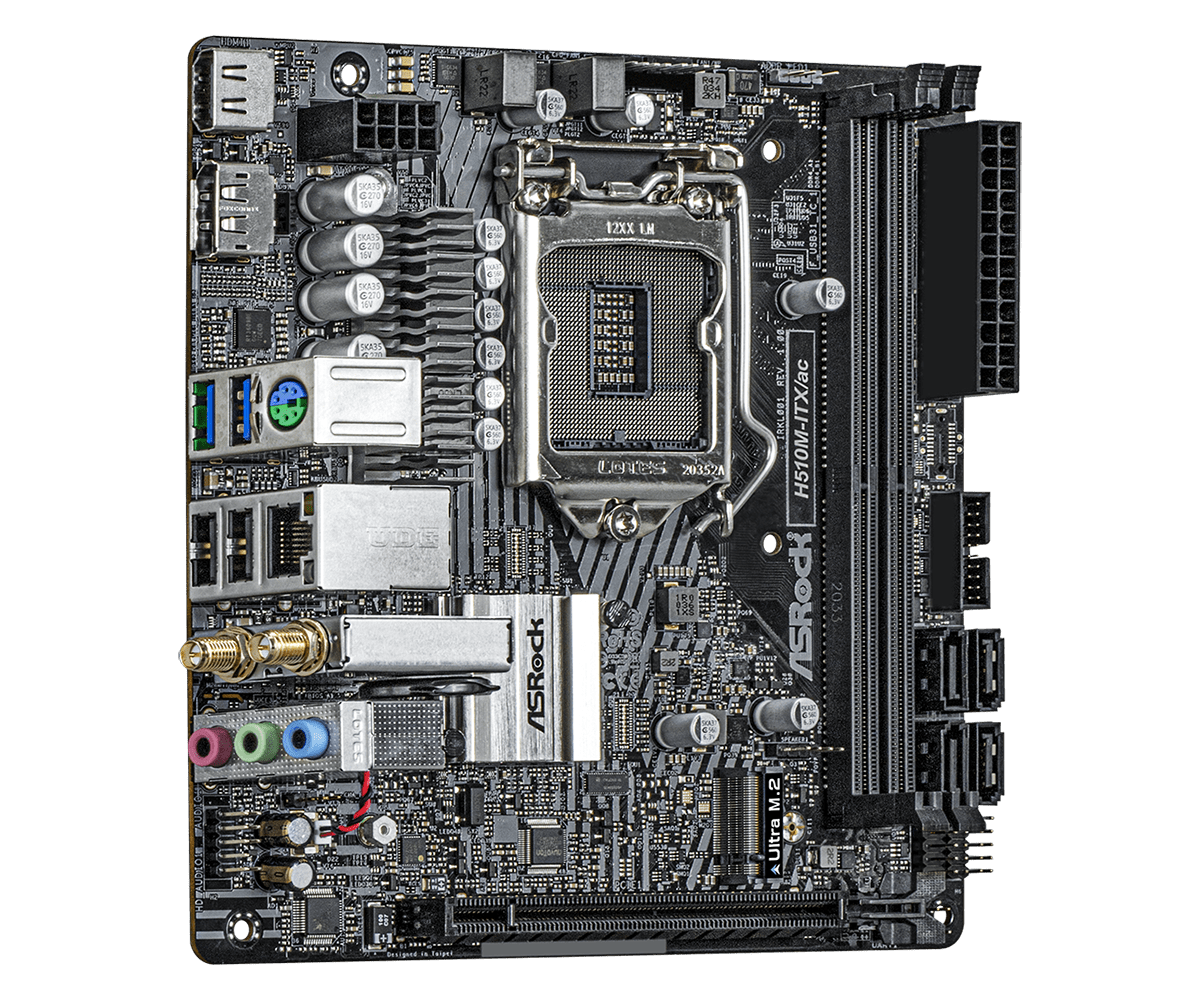

ASRock H510M-ITX/ac
Type: Moederbord
Socket:Ā LGA1200 (geschikt voor 10e en 11e generatie processoren)
Merk: ASRock
Staat: Refurbished
Garantie:Ā 6 maanden
EAN: 4710483933929
Fabrikantcode:90-MXBF30-A0UAYZ, H510M-ITX/ac
Drivers voor de Asrock H510M-ITX/AC
Processoren die door worden ondersteund door de Asrock H510M-ITX/AC
Pakketinhoud
– Asrock H510M-ITX/AC moederbord
– IO-Shield
– Antenne’s
– Geen handleiding, driver-cd of kabels inbegrepen
Unieke Kenmerken
ASRock Super Alloy
- Premium 60A Power Choke
- 50A Dr.MOS
- Sapphire Black PCB
- High Density Glass Fabric PCB
IntelĀ® 802.11ac WiFi
ASRock Ultra M.2 (PCIe Gen3x4 & SATA3)
ASRock Full Spike Protection (voor alle USB-, Audio-, LAN-poorten)
ASRock Live Update & APP Shop
CPU
- Ondersteunt 10e en 11e generatie IntelĀ® Coreā¢ processoren (LGA1200)
- Digi Power ontwerp
- 6-fase voeding ontwerp
- Ondersteunt IntelĀ® Turbo Boost Max 3.0 Technologie
Chipset
- IntelĀ® H510
Geheugen
- Dual Channel DDR4 geheugentechnologie
- 2 x DDR4 DIMM slots
- 11e generatie IntelĀ® Coreā¢ processoren ondersteunen DDR4 3200 / 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, un-buffered geheugen*
- 10e generatie IntelĀ® Coreā¢ processoren ondersteunen DDR4 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, un-buffered geheugen*
- Ondersteunt ECC UDIMM geheugens (werken in non-ECC modus)
- Maximale systeemgeheugencapaciteit: 64GB**
- Ondersteunt IntelĀ® Extreme Memory Profile (XMP) 2.0
*11e generatie IntelĀ® Coreā¢ (i9/i7/i5) ondersteunt DDR4 3200 natively; Coreā¢ (i3), PentiumĀ® en CeleronĀ® ondersteunen DDR4 2666 natively.
10e generatie IntelĀ® Coreā¢ (i9/i7) ondersteunt DDR4 2933 natively; Coreā¢ (i5/i3), PentiumĀ® en CeleronĀ® ondersteunen DDR4 2666 natively.
**Vanwege beperkingen van het besturingssysteem kan de werkelijke geheugengrootte minder zijn dan 4GB door reservering voor systeembruik onder WindowsĀ® 32-bit OS. Voor WindowsĀ® 64-bit OS met 64-bit CPU bestaat deze beperking niet.
BIOS
- 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
- ACPI 6.0 compatibele wake-up events
- SMBIOS 2.7 ondersteuning
- CPU, CPU GT, VCCSA, DRAM, VPPM, VCCIN AUX, VCCIO, VCCST Voltage Multi-aanpassing
Grafisch
- 11e generatie IntelĀ® Coreā¢ processoren ondersteunen IntelĀ® Xe Graphics Architectuur (Gen 12). 10e generatie IntelĀ® Coreā¢ processoren ondersteunen Gen 9 Graphics
- Dubbele grafische output: ondersteunt HDMI en DisplayPort 1.4 poorten via onafhankelijke display controllers
- Ondersteunt HDMI 2.0 met maximale resolutie tot 4K x 2K (4096×2160) @ 60Hz met 11e generatie IntelĀ® Coreā¢ processoren
- Ondersteunt HDMI 1.4 met maximale resolutie tot 4K x 2K (4096×2160) @ 30Hz met 10e generatie IntelĀ® Coreā¢ processoren
- Ondersteunt DisplayPort 1.4 met maximale resolutie tot 4K x 2K (4096×2304) @ 60Hz
- Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI 2.0 poort (vereist compatibele HDMI-monitor)
- Ondersteunt HDCP 2.2 met DisplayPort en HDMI poorten (HDCP 2.3 klaar met 11e generatie IntelĀ® Coreā¢ processoren)
*IntelĀ® UHD Graphics ingebouwd en VGA-uitgangen worden alleen ondersteund door processoren met geĆÆntegreerde GPU.
Grafische specificaties kunnen verschillen per CPU-type.
Audio
- 7.1 kanaals HD Audio (Realtek ALC897 Audio Codec)
- Ondersteunt overspanningsbeveiliging
LAN
- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY IntelĀ® I219V
- Ondersteunt Wake-On-LAN
- Ondersteunt bliksem/ESD bescherming
- Ondersteunt Energy Efficient Ethernet 802.3az
- Ondersteunt PXE
Draadloos LAN
- IntelĀ® 802.11ac WiFi module
- Ondersteunt IEEE 802.11a/b/g/n/ac
- Ondersteunt Dual-Band (2.4/5 GHz)
- Ondersteunt hoge-snelheid draadloze verbindingen tot 433Mbps
- Ondersteunt Bluetooth 4.2 / 3.0 + High speed class II
Slots
11e generatie IntelĀ® Coreā¢ processoren
- 1 x PCI Express 4.0 x16 slot*
10e generatie IntelĀ® Coreā¢ processoren
- 1 x PCI Express 3.0 x16 slot*
- 1 x Verticale M.2 socket (Key E) met meegeleverde WiFi-802.11ac PCIe WiFi module (aan de achterzijde I/O)
*Ondersteunt NVMe SSD als opstartschijven
Opslag
- 4 x SATA3 6.0 Gb/s aansluitingen, ondersteunt IntelĀ® Rapid Storage Technology 18, NCQ, AHCI en Hot Plug*
- 1 x Ultra M.2 socket (M2_1), ondersteunt M Key type 2280 M.2 SATA3 6.0 Gb/s modules en M.2 PCI Express modules tot Gen3 x4 (32 Gb/s)**
*Als M2_1 bezet is door een SATA-type M.2 apparaat, wordt SATA3_0 uitgeschakeld.
**Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Aansluitingen
- 1 x Chassis Intrusion Header
- 1 x Adresserbare LED Header*
- 1 x CPU Fan Connector (4-pin)**
- 1 x Chassis Fan Connector (4-pin)***
- 1 x Chassis/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
- 1 x 24-pins ATX voeding connector
- 1 x 8-pins 12V voeding connector
- 1 x Front Panel Audio Connector
- 1 x USB 2.0 header (ondersteunt 2 USB 2.0 poorten) (ondersteunt ESD bescherming)
- 1 x USB 3.2 Gen1 header (ondersteunt 2 USB 3.2 Gen1 poorten) (ondersteunt ESD bescherming)
*Ondersteunt in totaal tot 5V/3A, 15W LED strip
**De CPU fan connector ondersteunt CPU fans met maximaal 1A (12W) vermogen.
***De chassis fan connector ondersteunt chassis fans met maximaal 1A (12W) vermogen.
****De chassis/water pump fan ondersteunt waterkoeler fans met maximaal 2A (24W) vermogen.
CHA_FAN1/WP kan automatisch detecteren of er een 3-pins of 4-pins fan wordt gebruikt.

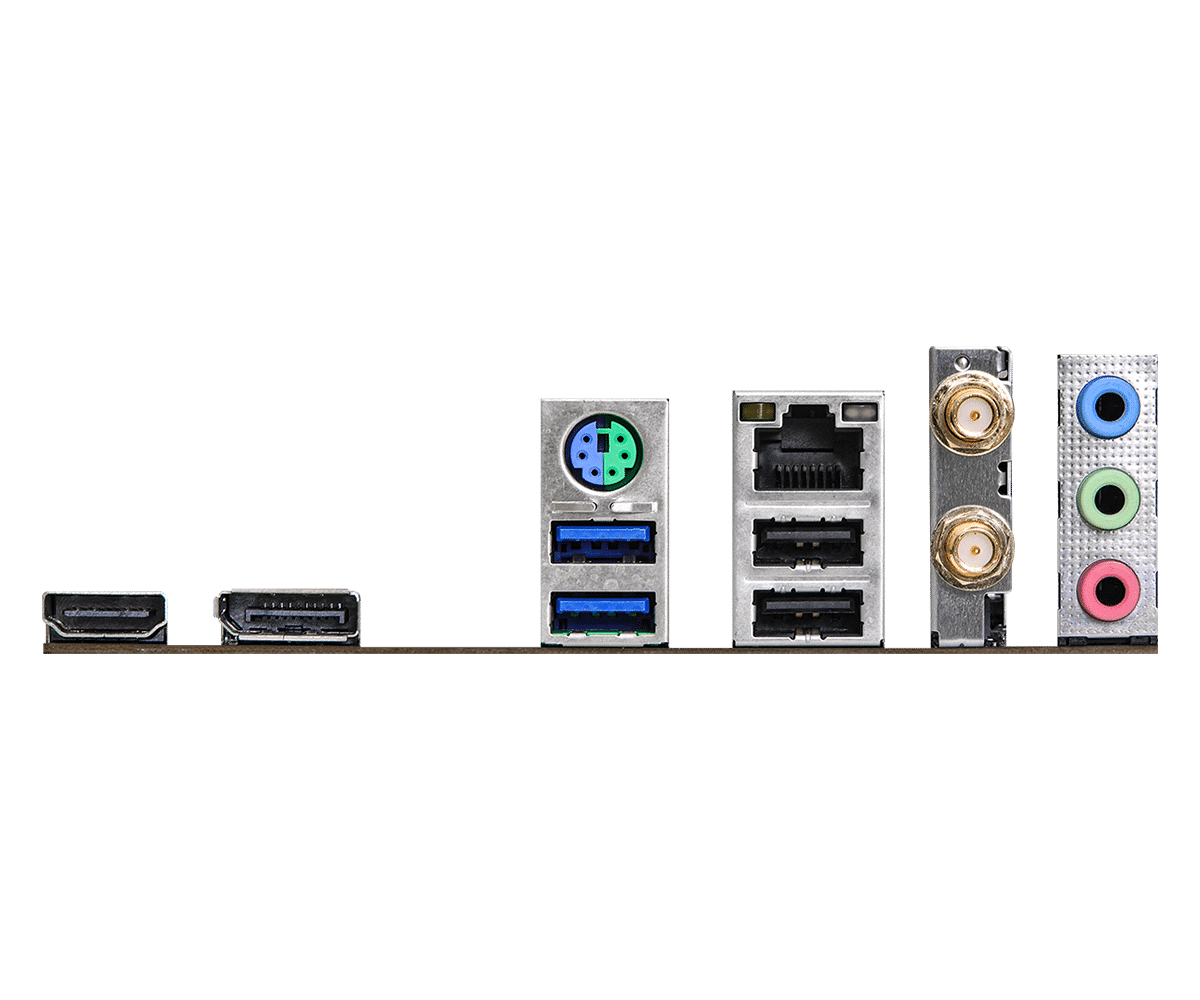

Achterpaneel I/O
- 2 x antenne poorten
- 1 x PS/2 muis/toetsenbord poort
- 1 x HDMI poort
- 1 x DisplayPort 1.4
- 2 x USB 3.2 Gen1 poorten (ondersteunt ESD bescherming)
- 2 x USB 2.0 poorten (ondersteunt ESD bescherming)
- 1 x RJ-45 LAN poort met LED (ACT/LINK LED en SPEED LED)
- HD audio aansluitingen: Line in / Front Speaker / Microfoon
Software en UEFI
Software
- ASRock Motherboard Utility (A-Tuning)
- ASRock Polychrome SYNC
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Internet Flash
*Deze utilities kunnen gedownload worden via ASRock Live Update & APP Shop.
Accessoires
- I/O Shield
Hardware Monitor
- Fan Tachometer: CPU, chassis, chassis/water pump fans
- Quiet Fan (automatische regeling chassis fan snelheid op basis van CPU temperatuur): CPU, chassis, chassis/water pump fans
- Fan Multi-Speed Control: CPU, chassis, chassis/water pump fans
- Detectie open case
- Spanningsbewaking: +12V, +5V, +3.3V, CPU Vcore, VCCSA
Form Factor
- Mini-ITX formaat: 6.7 inch x 6.7 inch, 17.0 cm x 17.0 cm
- Solid Capacitor ontwerp
Besturingssysteem
- Microsoft WindowsĀ® 10 64-bit / 11 64-bit
Certificeringen
- FCC, CE
- ErP/EuP klaar (ErP/EuP geschikte voeding vereist)
