Beschrijving

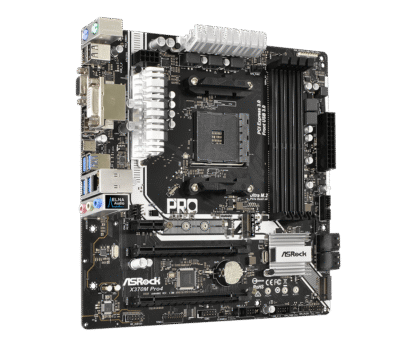

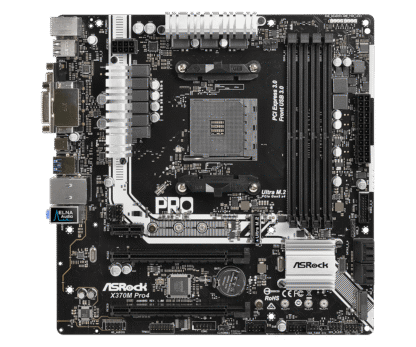

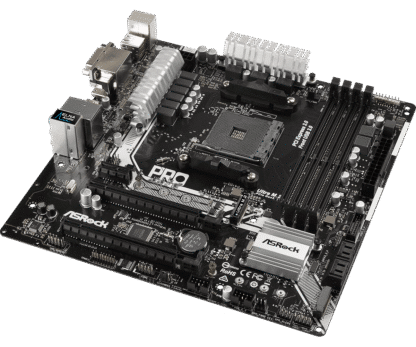

De ASRock X370M Pro4 is een micro-ATX moederbord ontworpen voor AMD AM4-processors en gebaseerd op de X370-chipset.. Het bord ondersteunt AMD Ryzen-processors van de Ryzen™ 2000, 3000, 4000 G-Series, 5000 and 5000 G-Series met AM4-socket, inclusief Ryzen met geïntegreerde Radeon Graphics.
Het moederbord biedt ruimte voor maximaal 64 GB DDR4-geheugen en heeft twee M.2-slots, waarvan één met PCIe Gen3 x4-ondersteuning voor snelle opslag. Daarnaast beschikt het over meerdere beeldschermuitgangen, zoals HDMI, DVI-D en VGA, mits gebruikt met een processor met geïntegreerde grafische ondersteuning. Dankzij Gigabit LAN, 7.1-kanaals audio en diverse USB-aansluitingen is het een uitstekende keuze voor veelzijdige systemen.
Klik hier voor de processoren die worden ondersteund.
Klik hier voor de drivers
Product: ASRock X370M Pro4
Socket: AMD AM4
Categorie: moederborden
Merk: ASRock
Staat: Refurbished – BIOS bijgewerkt naar de nieuwste versie
EAN: 4717677336139
SKU: X370M PRO4
Garantie: 6 maanden
Inhoud pakket:
– Moederbord (ASRock X370M Pro4)
– I/O-Shield (blikken achterplaatje)
– Geen handleiding
– Geen cd met stuurprogramma’s
– Geen kabels
Unieke Kenmerken
ASRock Super Alloy
– Premium 42A Power Choke
– Sapphire Black PCB
– High Density Glass Fabric PCB
– 2oz Copper PCB
ASRock Ultra M.2 (PCIe Gen3 x4)
ASRock Full Spike Protection (voor alle USB, Audio, LAN poorten)
ASRock Live Update & APP Shop
CPU
– Ondersteunt AMD Socket AM4 A-Series APUs (Bristol Ridge) en Ryzen Series CPU’s (Matisse, Picasso, Summit Ridge, Raven Ridge en Pinnacle Ridge)
– Digi Power ontwerp
– 9 Power Phase ontwerp
Chipset
– AMD Promontory X370
Geheugen
– Dual Channel DDR4 Geheugentechnologie
– 4 x DDR4 DIMM Slots
– AMD Ryzen serie CPU’s (Matisse) ondersteunen DDR4 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Pinnacle Ridge) ondersteunen DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Picasso) ondersteunen DDR4 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Summit Ridge) ondersteunen DDR4 3200+(OC) / 2933(OC) / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered geheugen*
– AMD Ryzen serie CPU’s (Raven Ridge) ondersteunen DDR4 3200+(OC) / 2933 / 2667 / 2400 / 2133 non-ECC, un-buffered geheugen*
– AMD 7e Gen A-Series APUs ondersteunen DDR4 2400 / 2133 ECC & non-ECC, un-buffered geheugen
– Maximale capaciteit van systeemgeheugen: 64GB**
– 15μ Gouden Contacten in DIMM Slots
*Voor Ryzen Series CPU’s (Picasso en Raven Ridge) wordt ECC alleen ondersteund met PRO CPU’s.
Raadpleeg de onderstaande tabel voor de maximale ondersteunde frequentie van DDR4 UDIMM.
**Door de beperkingen van het besturingssysteem kan de werkelijke geheugenhoeveelheid minder zijn dan 4GB voor reserveringen voor systeemgebruik onder Windows® 32-bit OS. Voor Windows® 64-bit OS met 64-bit CPU is er geen dergelijke beperking.
BIOS
– 128Mb AMI UEFI Legal BIOS met meertalige GUI-ondersteuning
– Ondersteunt “Plug and Play”
– ACPI 5.1 conformiteit wake-up gebeurtenissen
– Ondersteunt jumperfree
– SMBIOS 2.3 ondersteuning
– DRAM Spanning multi-aanpassing
Graphics
– Geïntegreerde AMD Radeon™ Vega Series Graphics in Ryzen Series APU*
– Geïntegreerde AMD Radeon™ R-Series Graphics in A-series APU*
– DirectX 12, Pixel Shader 5.0
– Standaard gedeeld geheugen 2GB. Maximaal gedeeld geheugen ondersteunt tot 16GB.**
– Drie grafische uitgangsopties: D-Sub, DVI-D en HDMI
– Ondersteunt Triple Monitor
– Ondersteunt HDMI met max. resolutie tot 4K x 2K (4096×2160) @ 24Hz / (3840×2160) @ 30Hz
– Ondersteunt DVI-D met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt D-Sub met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI Poort (compatibele HDMI monitor vereist)
– Ondersteunt HDCP 1.4 met DVI-D en HDMI Poorten
– Ondersteunt Full HD 1080p Blu-ray (BD) afspelen met DVI-D en HDMI Poorten
*Werkelijke ondersteuning kan variëren per CPU
**Het maximaal gedeelde geheugen van 16GB vereist 32GB systeemgeheugen geïnstalleerd.
Audio
– 7.1 CH HD Audio met Content Protection (Realtek ALC892 Audio Codec)
– Premium Blu-ray Audio ondersteuning
– Ondersteunt Surge Protection
– ELNA Audio Caps
LAN
– PCIE x1 Gigabit LAN 10/100/1000 Mb/s
– Realtek RTL8111GR
– Ondersteunt Wake-On-LAN
– Ondersteunt Lightning/ESD Protection
– Ondersteunt LAN Kabel Detectie
– Ondersteunt Energy Efficient Ethernet 802.3az
– Ondersteunt PXE
Uitbereidingssleuven
AMD Ryzen series CPU’s (Matisse, Summit Ridge en Pinnacle Ridge)
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x16 modus)*
– 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 modus)
AMD 7e A-Series APUs
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x8 modus)*
– 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 modus)
AMD Ryzen series CPU’s (Matisse, Raven Ridge)
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x8 modus)*
– 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 modus)
AMD Athlon series CPU’s
– 1 x PCI Express 3.0 x16 Slot (PCIE2: x4 modus)*
– 1 x PCI Express 2.0 x16 Slot (PCIE3: x4 modus)
– 1 x PCI Express 2.0 x1 Slot
– Ondersteunt AMD Quad CrossFireX™ en CrossFireX™
*Ondersteunt NVMe SSD als opstartschijven
Opslag
– 4 x SATA3 6.0 Gb/s Connectors, ondersteunt RAID (RAID 0, RAID 1 en RAID 10), NCQ, AHCI en Hot Plug*
– 1 x Ultra M.2 Socket (M2_1), ondersteunt M Key type 2242/2260/2280 M.2 PCI Express module tot Gen3 x4 (32 Gb/s) (met Matisse, Picasso, Summit Ridge, Raven Ridge en Pinnacle Ridge) of Gen3 x2 (16 Gb/s) (met A-Series APU en Athlon serie APU)**
– 1 x M.2 Socket (M2_2), ondersteunt M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module
*M2_2 en SATA3_3 delen lanes. Als een van beide wordt gebruikt, wordt de andere uitgeschakeld.
**Ondersteunt NVMe SSD als opstartschijven
Ondersteunt ASRock U.2 Kit
Aansluitingen
– 1 x COM Poort Header
– 1 x TPM Header
– 1 x Power LED en Speaker Header
– 1 x RGB LED Header*
– 1 x AMD Fan LED Header**
– 1 x CPU Fan Connector (4-pin)***
– 2 x Chassis Fan Connectors (1 x 4-pin, 1 x 3-pin) (Smart Fan Speed Control)****
– 1 x 24 pin ATX Power Connector
– 1 x 8 pin 12V Power Connector
– 1 x Front Panel Audio Connector
– 1 x AMD LED Fan USB Header
– 2 x USB 2.0 Headers (ondersteunt 4 USB 2.0 poorten) (ondersteunt ESD-bescherming)
– 1 x USB 3.1 Gen1 Header (ondersteunt 2 USB 3.1 Gen1 poorten) (ondersteunt ESD-bescherming)
*Ondersteunt in totaal tot 12V/3A, 36W LED Strip
**De AMD Fan LED Header ondersteunt LED-strips met een maximale belasting van 3A (36W) en een lengte tot 2,5 meter.
***De CPU Fan Connector ondersteunt de CPU-fan met maximaal 1A (12W) fanvermogen.
****CHA_FAN1 kan automatisch detecteren of een 3-pin of 4-pin fan wordt gebruikt.

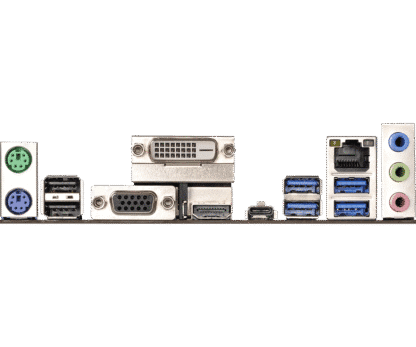

Rear Panel I/O
– 1 x PS/2 Mouse Poort
– 1 x PS/2 Keyboard Poort
– 1 x D-Sub Poort
– 1 x DVI-D Poort
– 1 x HDMI Poort
– 2 x USB 2.0 Poorten (ondersteunt ESD-bescherming)
– 1 x USB 3.1 Gen1 Type-C Poort (ondersteunt ESD-bescherming)
– 4 x USB 3.1 Gen1 Poorten (ondersteunt ESD-bescherming)
– 1 x RJ-45 LAN Poort met LED (ACT/LINK LED en SPEED LED)
– HD Audio Jacks: Line in / Front Speaker / Microfoon
Software en UEFI
Software
– ASRock A-Tuning
– ASRock RGB LED
UEFI
– ASRock Full HD UEFI
– ASRock Instant Flash
– ASRock Easy RAID Installer
*Deze hulpprogramma’s kunnen worden gedownload van ASRock Live Update & APP Shop.
Accessoires
– I/O Shield
Hardware Monitor
– CPU, Chassis temperatuur detectie
– CPU, Chassis Fan Tachometer
– CPU, Chassis Quiet Fan
– CPU, Chassis Fan multi-snelheidsregeling
– Voltage monitoring: +12V, +5V, +3.3V, Vcore
Formaat
– Micro ATX Formaat: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
– Solid Capacitor ontwerp
Besturingssysteem
– Microsoft Windows® 10 64-bit / 11 64-bit*
*Bristol Ridge en Summit Ridge ondersteunen Windows® 11 niet officieel.
Certificeringen
– FCC, CE
– ErP/EuP gereed (ErP/EuP gereed stroomvoorziening vereist)
