Beschrijving
De ASRock Z77 WS is een robuust socket 1155 ATX moederbord, ontworpen voor Intel® 3e en 2e generatie Core™ processors. Dit moederbord biedt uitstekende prestaties en veelzijdigheid voor zowel werkstations als high-performance systemen. Het beschikt over diverse aansluitingen, waaronder USB 3.0, HDMI, DisplayPort, en een netwerkpoort voor snelle verbindingen. Daarnaast biedt het meerdere SATA3-poorten voor snelle opslagopties en verschillende PCIe-sloten voor uitbreidingskaarten. Het is een ideale keuze voor wie op zoek is naar een betrouwbare en flexibele basis voor zijn PC-bouw.

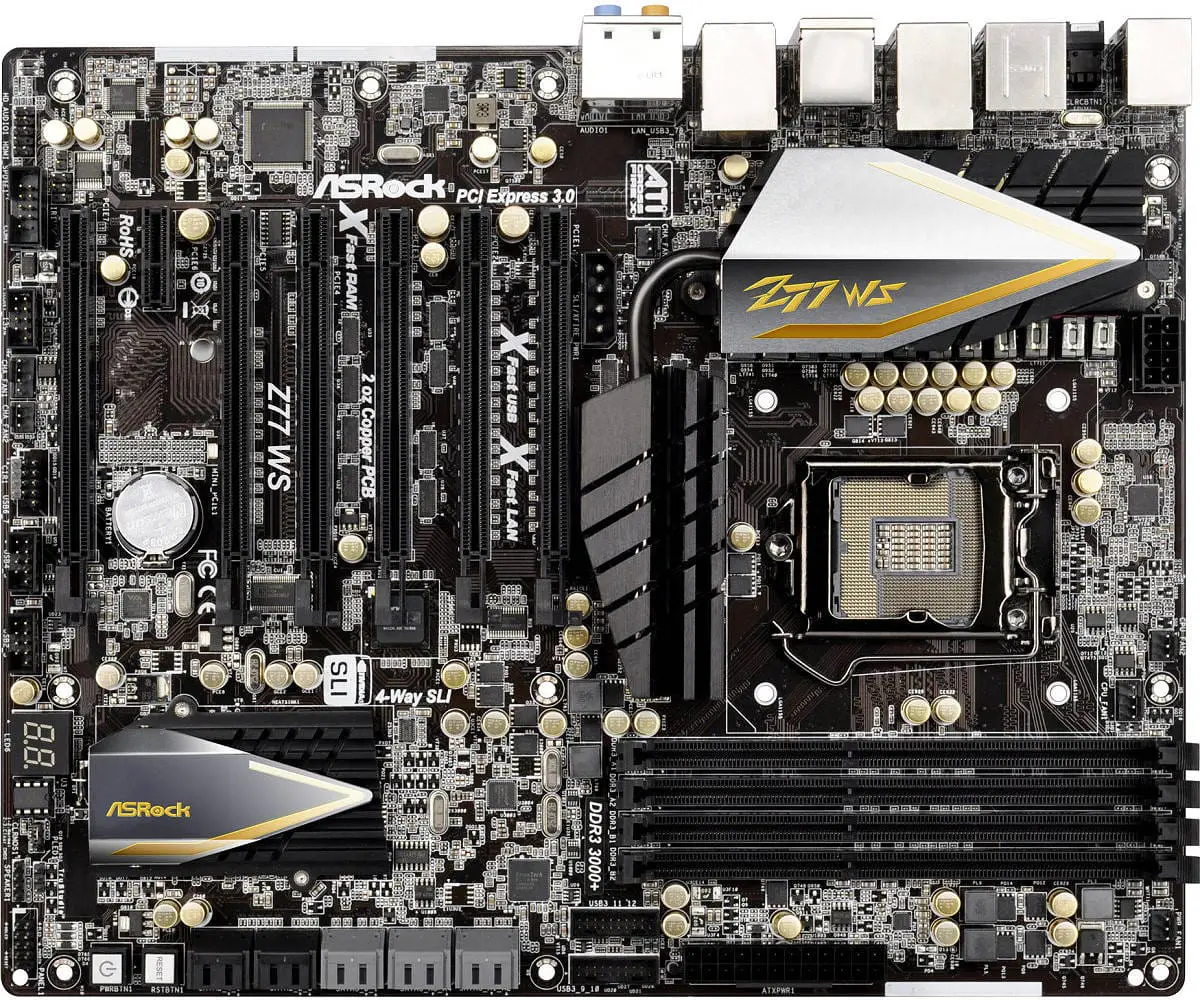

ASRock Z77 WS
Product: ASRock Z77 WS
Socket: LGA1155 (geschikt voor 2th en 3th Gen processoren)
Categorie: Moederborden
Merk: ASRock
Staat: Refurbished
EAN: 4711140879963
SKU: 90-MXGN70-A0UAYZ, Z77 WS
Garantie: 6 maanden
Drivers voor de Asrock Z77 WS
Processoren die door worden ondersteund door de Asrock Z77 WS
pakketinhoud:
- Moederbord (ASRock Z77 WS)
- IO-Shield (blikken achterplaatje)
- Geen handleiding
- Geen driver-cd
- Geen kabels
CPU
– Ondersteunt 3e en 2e generatie Intel® Core™ i7 / i5 / i3 in LGA1155 verpakking
– Digi Power Design
– 8 + 4 Power Phase Design
– Ondersteunt Intel® Turbo Boost 2.0 technologie
– Ondersteunt Intel® K-Series ontgrendelde CPU
Chipset
– Intel® Z77
– Ondersteunt Intel® Rapid Start Technology en Smart Connect Technology
Geheugen
– Dual Channel DDR3 Geheugen Technologie
– 4 x DDR3 DIMM slots
– Ondersteunt DDR3 3000+(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered geheugen
– Max. capaciteit van systeemgeheugen: 32GB (zie WAARSCHUWING 1)
– Ondersteunt Intel® Extreme Memory Profile (XMP) 1.3/1.2
Uitbreidingssloten
– 5 x PCI Express 3.0 x16 slots (PCIE2: x16 modus OF PCIE1/PCIE3/PCIE5/PCIE7: x16/0/16/0 of x8/8/8/8 modus)
* PCIE 3.0 wordt alleen ondersteund met Intel® Ivy Bridge CPU. Met Intel® Sandy Bridge CPU ondersteunt het alleen PCIE 2.0.
– 1 x PCI Express 2.0 x16 slot (PCIE4: x4 modus)
– 1 x PCI Express 2.0 x1 slot
– Ondersteunt AMD Quad CrossFireX™, 4-Way CrossFireX™, 3-Way CrossFireX™ en CrossFireX™
– Ondersteunt NVIDIA® Quad SLI™, 4-Way SLI™, 3-Way SLI™ en SLI™
Grafisch
* Intel® HD Graphics ingebouwde visuals en de VGA-uitgangen kunnen alleen worden ondersteund met processors die een geïntegreerde GPU hebben.
– Ondersteunt Intel® HD Graphics ingebouwde visuals: Intel® Quick Sync Video 2.0, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 2500/4000
– Pixel Shader 5.0, DirectX 11 met Intel® Ivy Bridge CPU. Pixel Shader 4.1, DirectX 10.1 met Intel® Sandy Bridge CPU.
– Max. gedeeld geheugen 1760MB
– Ondersteunt HDMI 1.4a technologie met max. resolutie tot 1920×1200 @ 60Hz
– Ondersteunt Auto Lip Sync, Deep Color (12bpc), xvYCC en HBR (High Bit Rate Audio) met HDMI (compatibele HDMI-monitor vereist) (zie WAARSCHUWING 2)
– Ondersteunt HDCP functie met HDMI poort
– Ondersteunt Full HD 1080p Blu-ray (BD) / HD-DVD afspelen met HDMI poort
Audio
– 7.1 CH HD Audio met Content Protection (Realtek ALC898 Audio Codec)
– Premium Blu-ray audio ondersteuning
LAN
– PCIe x1 Gigabit LAN 10/100/1000 Mb/s
– Broadcom BCM57781
– Ondersteunt Wake-On-LAN
– Ondersteunt Energie-efficiënte Ethernet 802.3az
– Ondersteunt Dual LAN met Teaming functie
– Ondersteunt PXE
Opslag
– 2 x SATA3 6.0 Gb/s aansluitingen door Intel® Z77, ondersteunt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage en Intel Smart Response Technology), NCQ, AHCI en Hot Plug functies
– 4 x SATA3 6.0 Gb/s aansluitingen door ASMedia ASM1061, ondersteunt NCQ, AHCI en “Hot Plug” functies (SATA3_A4 aansluiting wordt gedeeld met eSATA3 poort)
– 4 x SATA2 3.0 Gb/s aansluitingen door Intel® Z77, ondersteunt RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage en Intel Smart Response Technology), NCQ, AHCI en Hot Plug functies

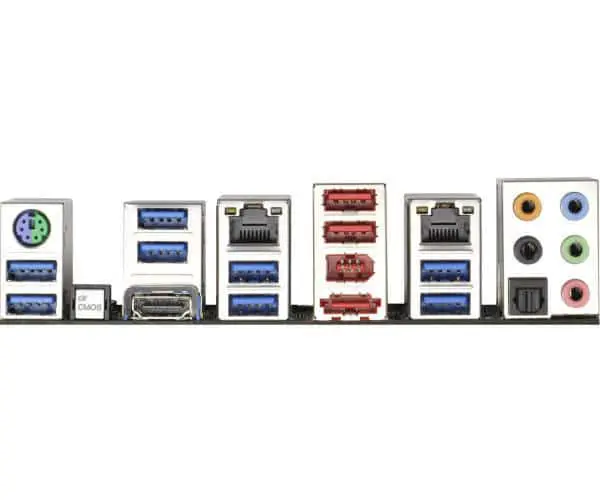

Achterpaneel I/O
I/O Paneel
– 1 x PS/2 toetsenbord/muismpoort
– 1 x HDMI poort
– 1 x Optische SPDIF uit poort
– 2 x Gebruiksklare USB 2.0 poorten
– 1 x eSATA3 aansluiting
– 8 x Gebruiksklare USB 3.0 poorten
– 2 x RJ-45 LAN poorten met LED (ACT/LINK LED en SNEEDED LED)
– 1 x IEEE 1394 poort
– 1 x Clear CMOS schakelaar met LED
– HD Audio Jack: Achterluidspreker/Centra/Bas/Line-in/Vorige luidspreker/Microfoon
USB3.0
– 4 x Achterste USB 3.0 poorten door Intel® Z77, ondersteunt USB 1.0/2.0/3.0 tot 5Gb/s
– 4 x Achterste USB 3.0 poorten door Etron EJ188, ondersteunt USB 1.0/2.0/3.0 tot 5Gb/s
– 2 x Voorste USB 3.0 headers door Etron EJ188 (ondersteunt 4 USB 3.0 poorten), ondersteunt USB 1.0/2.0/3.0 tot 5Gb/s
Aansluiting
– 1 x IR header
– 1 x CIR header
– 1 x COM poort header
– 1 x HDMI_SPDIF header
– 1 x IEEE 1394 header
– 1 x Power LED header
– 2 x CPU ventilator aansluitingen (1 x 4-pin, 1 x 3-pin)
– 3 x Chassis ventilator aansluitingen (1 x 4-pin, 2 x 3-pin)
– 1 x Power ventilator aansluiting (3-pin)
– 24 pin ATX voedingsaansluiting
– 8 pin 12V voedingsaansluiting
– SLI/XFire voedingsaansluiting
– Frontpaneel audio aansluiting
– 3 x USB 2.0 headers (ondersteunt 6 USB 2.0 poorten)
– 2 x USB 3.0 headers (ondersteunt 4 USB 3.0 poorten)
– 1 x Dr. Debug met LED
– 1 x Power Switch met LED
– 1 x Reset Switch met LED
– 1 x Clear CMOS Switch met LED
BIOS Functies
– 64Mb AMI UEFI Legal BIOS met GUI-ondersteuning
– Ondersteunt “Plug and Play”
– ACPI 1.1 Compliance Wake Up Events
– Ondersteunt jumperfree
– SMBIOS 2.3.1 Ondersteuning
– CPU Core, IGPU, DRAM, 1.8V PLL, VTT, VCCSA Voltage Multi-aanpassing
Hardware Monitor
– CPU Temperatuur Sensor
– Chassis Temperatuur Sensor
– CPU/Chassis/Power Fan Tachometer
– CPU/Chassis Quiet Fan (Stelt automatisch de snelheid van de chassisventilator in op basis van de CPU-temperatuur)
– CPU/Chassis Fan Multi-Speed Control
– Voltage Monitoring: +12V, +5V, +3.3V, CPU Vcore
Formaat
– ATX Formaat: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
– Premium Gold Capacitor ontwerp (100% Japanse hoogwaardige Conductive Polymer Capacitors)
Certificeringen
– FCC, CE, WHQL
– ErP/EuP Ready (ErP/EuP gereed voedingsapparaat is vereist)
