Beschrijving

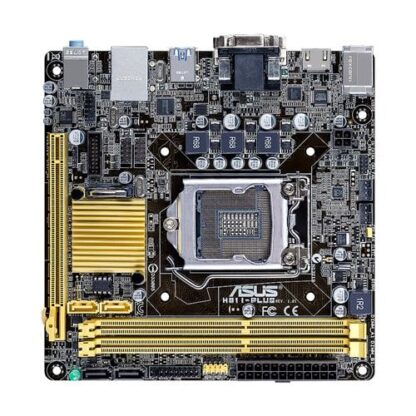

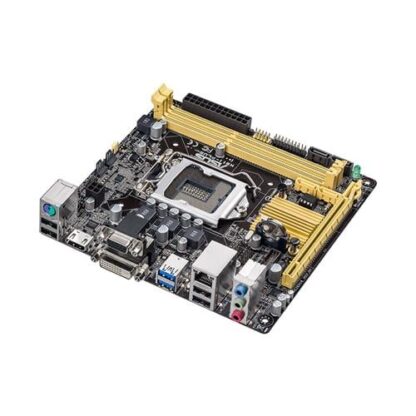

De Asus H81I-Plus is een Mini-ATX Socket 1150 moederbord gebaseerd op de Intel H81 chipset. Het bord moet worden gecombineerd met DDR3-geheugen, waarvoor 2 slots beschikbaar zijn. In totaal heeft de Asus H81I-Plus 4 Seriële ATA-aansluitingen voor harde schijven en SSD’s. De ingebouwde geluidskaart biedt 7.1-kanaals geluid en is gebaseerd op een Realtek ALC887-chip.
Kenmerken: Moederbord | Mini-ITX | Socket 1150 | 2x DDR3 | 2x SATA-300 | 2x SATA-600 | 8x USB 2.0 | 4x USB 3.2 (Gen1, 5Gb/s) | PCI-e 2.0 x16 | DVI-D | HDMI | VGA (D-Sub)
Klik hier voor de ondersteunende CPU’s
Klik hier voor de drivers
Product: Asus H81I-Plus
Socket: Socket 1150
Categorie: moederborden
Merk: Asus
Staat: Used – BIOS bijgewerkt naar de nieuwste versie
EAN:0886227542758, 4716659542759
SKU: 90MB0GC0-M0EAY0, H81I-PLUS
Garantie: 6 maanden
Inhoud pakket:
– Moederbord (Asus H81I-Plus)
– I/O-Shield (blikken achterplaatje)
– Geen handleiding
– Geen cd met stuurprogramma’s
– Geen kabels
CPU
Intel® Socket 1150 voor 4e generatie Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron®-processors
Ondersteunt Intel® 22 nm CPU
Ondersteunt Intel® Turbo Boost-technologie 2.0
* De ondersteuning van Intel® Turbo Boost Technology 2.0 is afhankelijk van het CPU-type.
* Raadpleeg www.asus.com voor de lijst met CPU-ondersteuning
Chipset
Intel® H81
Geheugen
2x DIMM, max. 16 GB, DDR3 1600/1333/1066 MHz niet-ECC, niet-gebufferd geheugen
Dual Channel geheugenarchitectuur
Ondersteunt Intel® Extreme Memory Profile (XMP)
* Hyper DIMM-ondersteuning is afhankelijk van de fysieke kenmerken van individuele CPU’s.
* Raadpleeg www.asus.com voor de Memory QVL (Qualified Vendors Lists).
* Vanwege de beperking van de Intel®-chipset werken DDR3 1600 MHz en hogere geheugenmodules in XMP-modus met de maximale overdrachtssnelheid van DDR3 1600 Mhz.
Grafisch
Geïntegreerde grafische processor
Ondersteuning voor meerdere VGA-uitgangen: DVI/RGB-poorten
– Ondersteunt DVI met max. resolutie 1920 x 1200 @ 60 Hz
– Ondersteunt RGB met max. resolutie 1920 x 1200 @ 60 Hz
Maximaal gedeeld geheugen van 1024 MB (uitsluitend voor iGPU)
Ondersteunt Intel® InTru™ 3D, Quick Sync Video, Clear Video HD-technologie, Insider™
Uitbreidingssleuven
1 x PCIe x16 2.0
Opslag
Intel® H81-chipset:
2 x SATA 6Gb/s-poort(en),
2 x SATA 3Gb/s-poort(en)
1x Ondersteunt Intel® Rapid Start-technologie, Intel® Smart Connect-technologie
LAN
1 x Gigabit LAN-controller(s)
Audio
Realtek ALC887/897 8-kanaals high-definition audio CODEC *2
– Ondersteunt: Front Panel Jack-retasking, tot 24-Bit/192kHz afspelen
USB-poorten
Intel® H87-chipset:
2 x USB 3.1 Gen 1-poort(en)
Intel® H87-chipset:
2 x USB 2.0-poort(en)
Ondersteuning besturingssysteem
Windows® 8
Windows® 7

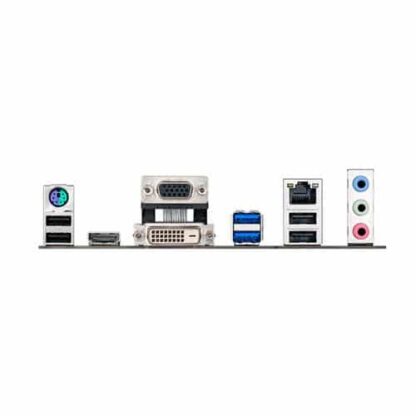

Externe I/O-poorten
1 x PS/2 toetsenbord/muis (groen)
1 x DVI
1 x D-sub
1x HDMI
1 x LAN (RJ45) poort(en)
2 x USB 3.2 Gen 1 (blauw)
2x USB 2.0
3 x audio-aansluiting(en)
Interne I/O-poorten
1x USB 2.0-connectoren
2x USB 3.2 Gen 1 (3.1 Gen 1) connectoren
6x Aantal SATA III-connectoren
6x Aantal SATA-connectoren
S/PDIF-uitgang: Ja
Audio-aansluiting op het voorpaneel: Ja
ATX-voedingsconnector (24-pins): Ja
1x Aantal EATX-stroomconnectoren
CPU-ventilatorconnector: Ja
1x Aantal chassisventilatoraansluitingen
Chassis-intrusieconnector: Ja
Perifere (Molex) voedingsconnectoren (4-pins)
TPM-connector: Ja
Accessoires
I/O-shield
BIOS
64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.7, ACPI 2.0a, meertalige BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, Mijn favorieten, Quick Note, Laatst gewijzigd log, F12 PrintScreen, F3 Shortcut-functies en ASUS DRAM SPD (Serial Presence Detect) geheugeninformatie
Beheersbaarheid
WfM 2.0, DMI 2.0, WOL door PME, PXE
Vormfactor
Mini-ITX-vormfactor (17 cm x 17 cm)
