Beschrijving

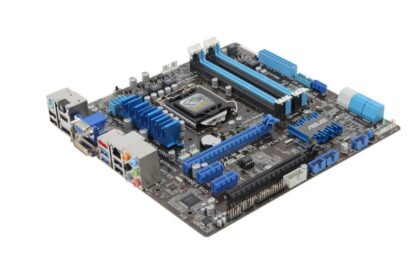

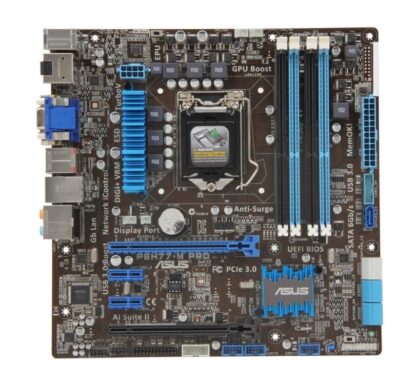

Het Asus P8H77-M Pro is een Micro-ATX moederbord is gebaseerd op de H77 chipset, het moederbord is voor zien van 2x Dual-channel DDR3 met een maximum van 32GB. De Asus P8H77-M Pro beschikt over één PCI Express 3.0 x16, één PCI Express 2.0 x16, twee PCI Express 2.0 x1 en drie PCI uitbreidingssloten, ook heeft het moederbord een ruime hoeveelheid aansluitingen zoals USB 2.0, USB 3.0, Displaypoort, DVI-D, HDMI, VGA (D-Sub) en eSata.
Product: Asus P8H77-M Pro
Socket: Socket 1155
Categorie: moederborden
Merk: ASus
Staat: Gebruikt
Garantie: 6 maanden
EAN: 0610839185719, 4719543185711, 5053313850966
SKU: 90-MIBHQ0-G0EAY0DZ, P8H77-M Pro, P8H77-MPro
Inhoud pakket:
– Moederbord (Asus P8H77-M Pro)
– I/O-Shield (backplate)
– Geen handleiding
– Geen cd met stuurprogramma’s
– Geen kabels
CPU
LGA1155 socket voor Intel® 3e / 2e Core™ i7 / Core™ i5 / Core™ i3 / Pentium® / Celeron® Processors
Ondersteunt 22nm en 32nm CPU
Ondersteunt Intel® Turbo Boost Technology 2.0*
* De ondersteuning van Intel® Turbo Boost Technology 2.0 hangt af van het type CPU.
** Raadpleeg www.asus.com voor de Intel® CPU-ondersteuningslijst.
Chipset
Intel® H77 Express Chipset
Geheugen
4 x DIMMs, max. 32GB*, DDR3 2200(O.C.)** / 2133(O.C.) / 2000(O.
C.) / 1866(O.C.) / 1600 / 1333 / 1066 MHz, non-ECC, un-buffered geheugen
Dual-channel geheugenarchitectuur
Ondersteunt Intel® Extreme Memory Profile (XMP)
* De max. 32GB geheugencapaciteit kan worden ondersteund met DIMMs van 8GB (of meer). ASUS zal de QVL bijwerken zodra de DIMMs beschikbaar zijn op de markt.
** Door het CPU-gedrag zal het DDR3 2133/1866 MHz geheugen draaien op DDR3 2000/1800MHz frequentie.
*** DDR3 1600 MHz en hogere geheugensnelheid wordt ondersteund door Intel® 3e generatie processors.
Uitbreidingssleuven
1 x PCI Express 3.0*/2.0 x16 slot [blauw] (in x16-modus)
1 x PCI Express 2.0 x16 slot [zwart] (max. in x4-modus, compatibel met PCIe x1 en x4 apparaten)
2 x PCI Express 2.0 x1 slots
* PCIe 3.0 snelheid wordt ondersteund door Intel® 3e generatie Core™ processors.
Grafische Kaart
Geïntegreerde Graphics Processor – Intel® HD Graphics ondersteuning Multi-VGA uitvoerondersteuning: DisplayPort, HDMI, DVI, RGB-poort
– Ondersteunt DisplayPort 1.1a met een maximale resolutie van 2560×1600@60Hz
– Ondersteunt HDMI met een maximale resolutie van 1920 x 1200@60Hz
– Ondersteunt DVI met een maximale resolutie van 1920 x 1200@60Hz
– Ondersteunt RGB met een maximale resolutie van 2048 x 1536@75Hz
– Ondersteunt Intel® InTru™ 3D/Insider™/Quick Sync Video/Clear Video HD Technology/HD Graphics
– Maximaal gedeeld geheugen van 1696MB
Multi-GPU ondersteuning
Ondersteunt ATI® Quad-GPU CrossFireX™ Technologie
Opslag
Intel® H77 Express Chipset:
– 2 x Serial ATA 6Gb/s connectors (grijs) met ondersteuning voor RAID 0, 1, 5, 10
– 4 x Serial ATA 3Gb/s connectors (blauw) met ondersteuning voor RAID 0, 1, 5, 10
– Ondersteunt Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology*
Marvell® PCIe SATA 6.0 Gb/s controller**
– 1 x eSATA-poort op het achterpaneel (6.0 Gb/s gereed)
– 1 x Serial ATA 6.0Gb/s connector (donkerblauw)
* Ondersteuning op Intel® Core™ processor familie met Windows® 7 besturingssystemen.
** Deze SATA-poorten zijn alleen bedoeld voor gegevensopslag. ATAPI-apparaten worden niet ondersteund.
LAN
Realtek® RTL8111F Gigabit LAN controller
Audio
Realtek ALC892 8-Kanaals High Definition Audio CODEC
– Absolute Pitch 192kHz/24bit true BD lossless sound
– BD Audio Layer Content Protection
– Ondersteunt Jack-Detectie, Multi-streaming en Front Panel Jack-Retasking
– Optische S/PDIF-uitgang aan achterzijde I/O
USB
Intel® H77 Express Chipset – ondersteunt ASUS USB 3.0 Boost UASP-modus*
– 2 x USB 3.0/2.0 poorten op mid-board voor frontpanel ondersteuning
– 2 x USB 3.0/2.0 poorten op achterpaneel (blauw)
Intel® H77 Express Chipset
– 10 x USB 2.0/1.1 poorten (6 poorten op mid-board, 4 poorten op achterpaneel)
* De USB 3.0 poorten ondersteunen alleen Windows® 7 of latere versies. UASP-standaard ondersteunt alleen Windows® 8.

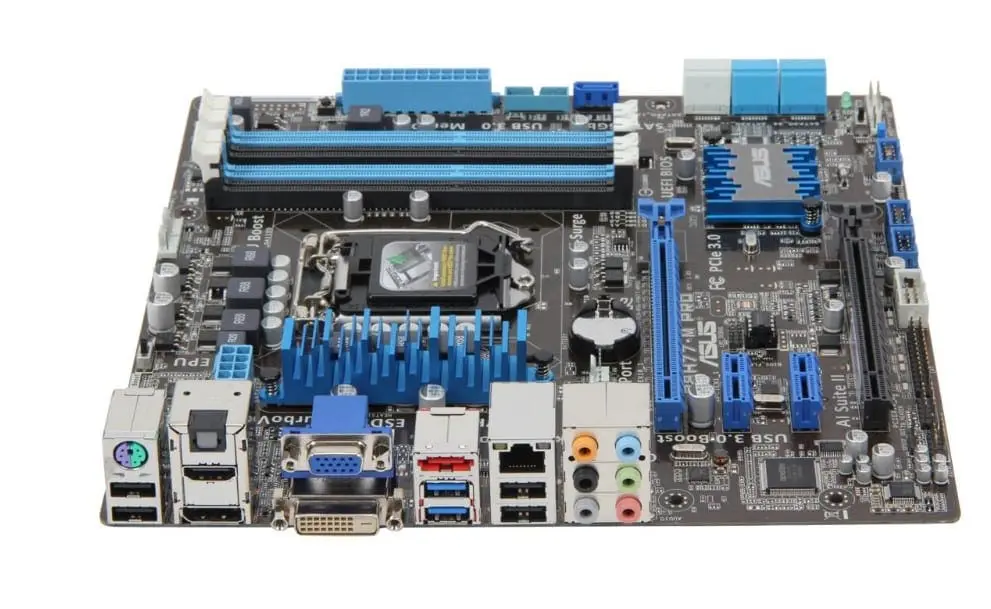

Achterpaneel I/O poorten
1 x PS/2 toetsenbord/muis COMBO poort 1 x Optische S/PDIF-uitgang
1 x LAN (RJ-45) poort 1 x DisplayPort
1 x HDMI-poort 1 x DVI-poort
1 x RGB-poort
4 x USB 2.0/1.1 poorten 2 x USB 3.0/2.0 poorten
1 x eSATA 6.0Gb/s poort
8-kanaals audio poorten
Interne I/O connectors
1 x USB 3.0/2.0 connector ondersteunt extra 2 USB 3.0/2.0 poorten
3 x USB 2.0/1.1 connectors ondersteunen extra 6 USB 2.0/1.1 poorten
1 x Systeem paneel connector 1 x S/PDIF Out connector
1 x AAFP connector
4 x SATA 3.0 Gb/s connectors (blauw)
3 x SATA 6.0 Gb/s connectors (2 x grijs, 1 x donkerblauw) 1 x Voorpaneel audio connector
1 x CPU ventilator connector (4-pins)
2 x Behuizing ventilator connector (4-pins) 1 x Voedingsventilator connector (3-pins) 1 x COM connector
1 x LPT connector
1 x Clear CMOS Jumper
1 x 24-pins EATX Voedingsconnector
1 x 8-pins EATX 12V Voedingsconnector 1 x EPU Schakelaar
1 x GPU Schakelaar
1 x MemOK! Knop
BIOS functies
64 Mb Flash ROM, UEFI BIOS, PnP, DMI2.0, WfM2.0, SM
BIOS 2.7, ACPI 2.0a, Meertalige BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 PrintScreen Functie, F3 Sneltoets Functie en ASUS DRAM SPD (Serial Presence Detect) geheugen informatie
Beheerbaarheid
WfM 2.0, DMI 2.0, WOL door PME, WOR door PME, PXE
Formaat
uATX Formaat, 9.6”x 9.6” (24.5cm x 24.5cm)
